不銹鋼規格Epsilon Chain

在超小空間怎么實現動力的傳遞呢？




高性能微型“不銹鋼規格Epsilon Chain”可助您解決這一難題。

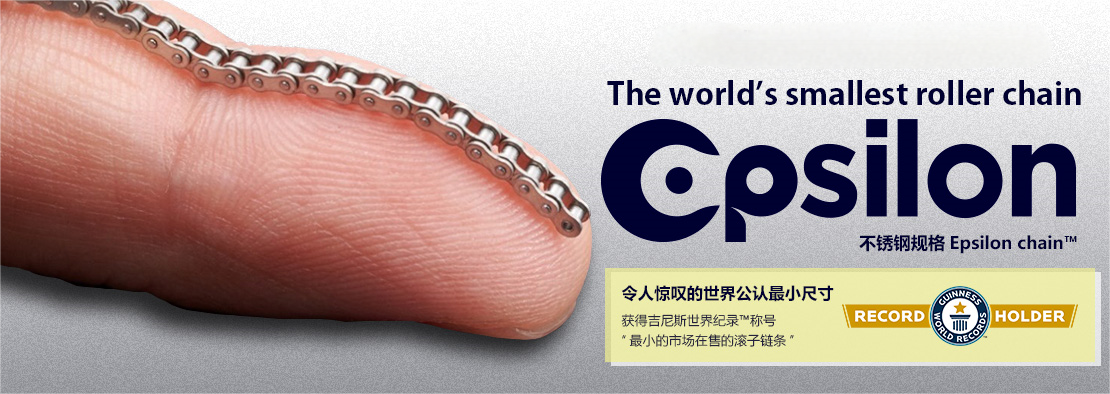

“不銹鋼規格Epsilon Chain”凝結了精密零部件和高超的組裝技術，成功打造出世界上最小的微型滾子鏈條。


可靠的動力傳遞、定位精確、緊湊靈活等滾子鏈具有很多優點，但由于使用空間有限而無法導入，您是否有這樣的困惑？
受空間限制無法使用鏈條進行動力傳遞的環境，“不銹鋼規格Epsilon Chain”可以很好的解決這一難題。

還可將目前使用的鏈條進行更新?lián)Q代，實現小型化應用為節省空間做出貢獻。






不銹鋼規格Epsilon Chain 三個價值


1.世界最小尺寸





1.905mm的鏈節距是目前世界上最小的微型滾子鏈。

高度、整體寬幅和質量完全不同于以往產品，可在超乎想象的超小空間實現動力傳遞。









2.保證足夠的強度





雖然是小型鏈條，但其抗拉強度絕不遜色達到0.36kN。

利用公司核心技術優勢和不惜余力的研發投入，終于打造出了一款微型高規格的鏈條產品。
通常小型鏈采用無滾子套筒方式，而我們打破常規專注于帶滾子的設計。

而這一設計可以大大提高鏈輪等配套零部件的使用壽命。









3.可在腐蝕環境中使用






采用不銹鋼材質，可在不同環境下長時間使用。

可用于水環境，例如清洗作業等。








和小型傳動件的比較






是目前世界上最小的微型鏈條，可使用于之前無法應對的環境，也可作為皮帶/金屬絲的替代品來使用。


鏈條的強度

· 可靠的動力傳遞
與通過摩擦傳遞動力不同，嚙合傳動不會出現打滑。


· 可用于擠壓用途
具有高剛性，前進和后退時不易出現“偏轉”。


· 緊湊靈活
與鋼絲繩和皮帶等帶有芯線產品不同，不會彎曲變形也不易斷裂。


Epsilon Chain

小節距齒形帶





小規格鋼絲繩



    緊湊 優 可 可
抗拉強度 良 - 優
定位精度 良 優 不可
擠壓用途 良 不可 不可
安裝張力設定 良(無需) 不可(必需) -

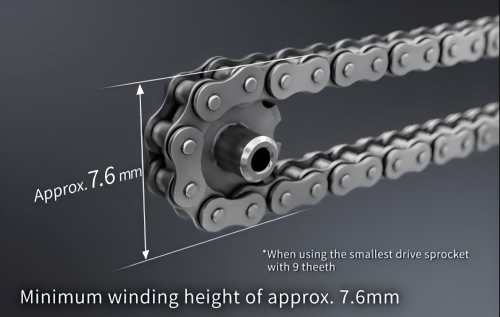

“不銹鋼規格Epsilon Chain”可非常緊湊地進行卷掛，適用于狹小且復雜的布局空間。

為防止卷掛齒形帶和鋼絲繩的帶輪脫落，需要通過法蘭進行連接，為此節圓直徑的方向就需留出較大的空間。

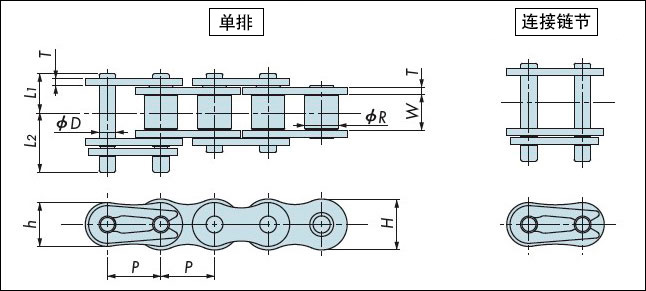

規格











商品名

不銹鋼規格Epsilon Chain



規格



品名

節距

P

滾子直徑

R

內鏈節

內寬

W

鏈板
厚度 寬 寬
T H h
RS6-ESS-1 1.905 1.19 1.27 0.25 1.81 1.56

銷軸

最小抗拉強度

kN{kgf}

約重

kg/m

1個單元的

鏈環數

直徑D L1 L2
0.596 1.4 2.1 0.36{37}
 0.017 532










注）
1.本產品屬于超微型鏈條，在操作上較一般尺寸產品有很大的區別。選型和操作等相關事項請聯系客戶進行咨詢。
2.銘牌上沒有鋼印。
3.銷不用鉚釘緊固。
4.我們不建議使用連接鏈節，因其不易安裝。
5.無過渡鏈節。
6.只能以一個單元的鏈節的倍數訂貨。
7.鏈節為偶數時，使用外鏈節進行兩端的連接。 (不使用連接鏈節。) 但當鏈節不足80節時，需使用連接鏈節連接兩端。就鏈條兩端的連接方式，如有疑問請聯系客服進行咨詢。鏈節為奇數時，使用內鏈節進行兩端的連接。

上述以外的構成，請聯系客服進行咨詢。

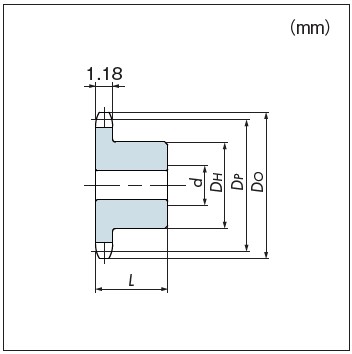

系列

不銹鋼規格Epsilon Chain專用 鏈輪



規格


型號 齒數

節距圓

直徑

DP

外徑

Do

軸孔徑

d

輪彀

約重

g

直徑

DH

長度

L

RS6-1B9T-ESS 9 5.57 6.3 2 3 3.5 0.2
RS6-1B15T-ESS 15 9.16 10.1 2 6 5 1.4
RS6-1B21T-ESS 21 12.78 13.7 4 10 6 3.1



注）

1.最小齒數為9。上表所記以外的規格，請聯系客服進行咨詢。

2.軸孔已加工完成。關于和軸的連接方法，我們會根據客戶需求提供合適的方案，歡迎咨詢。

3.為提高耐磨性需做表面耐磨處理的，請咨詢。





使用例











減小鏈條的尺寸，使其變得更小、更輕，以對應各種應用場景。

通過減少背隙提高了操作精度。

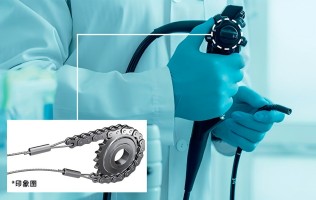

內窺鏡操作手柄


此外還廣泛應用于下述場景














末端執行器
農作物收割機器人
動力輔助服
假手
